| 產品名稱 | 規格 | 電流消耗(A) | 型號 | 標準 | ||||
|---|---|---|---|---|---|---|---|---|
| I/O容量/可以安裝的 構成單元數型號標準 (擴展裝置) | 程序容量 | 變量的存儲器容量 | 運動軸數 | 5VDC | 24VDC | |||
| NJ501 CPU單元  | 2,560點/40個單元 (3個擴展裝置) | 20MB | 2MB： 斷電保持 4MB： 非斷電保持 | 16 | 1.90 | - | NJ501-1300 | UC1、N、L、CE、RCM、KC |
| 32 | NJ501-1400 | |||||||
| 64 | NJ501-1500 | |||||||
NJ系列 NJ501
中型運動控制器. 高速總線控制.64軸方案.ST語言和功能塊所需的雙精度浮點算術指令,使PLC引擎和運動引擎與EtherCAT控制周期保持同步。NJ501-1300 16軸. / NJ501-1400 32軸. / NJ501-1500 64軸. / 配套電源：NJ-PA3001
構建于新型Intel? Atom?處理器之上
高速執行用戶程序，包括坐標修正、ST語言和功能塊所需的雙精度浮點算術指令，以及各種基本指令和特殊指令。
將邏輯和運動整合于一個CPU之中

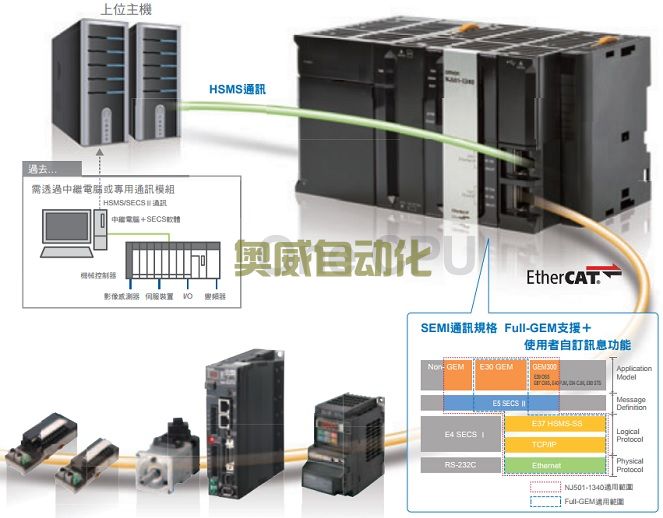

同步控制各種機器網絡設備：視覺傳感器、伺服驅動器以及與機器控制網絡EtherCAT連接的各種現場設備。使PLC引擎和運動引擎與EtherCAT控制周期保持同步。得以實現快速、高精度控制。
標準化編程：符合IEC61131-3標準，包括PLCopen?運動功能塊在內的基于變量的指令
完備而強大的機器自動化：具備高速控制性能及工業控制器的各項基本功能和可靠性
? 0～55°C環境溫度下免風扇運行
? 完備的RAS功能：傳送幀錯誤檢測、超時監控、總線診斷、看門狗（WDT）、存儲器檢測、拓?fù)錂z測等。
取得韓國KC認證。
NJ501 CPU 單元
性能規格
| 項目 | NJ501- | |||||
|---|---|---|---|---|---|---|
| 1500 | 1400 | 1300 | ||||
| 處理時間 | 指令執行時間 | LD指令 | 1.1ns（~1.7ns） | |||
| 算術運算指令 (用于雙精度實數數據) | 24ns或更長 | |||||
| 編程 | 程序容量 *1 | 大小 | 20 MB | |||
| 數量 | POU定義 | 3000 | ||||
| POU實例 | 使用Sysmac Studio Ver.1.05以前版本時：6,000 使用Sysmac Studio Ver.1.06以后版本時： 9,000 | |||||
| 變量容量 | 無保持屬性 *2 | 大小 | 4MB | |||
| 數量 | 90000 | |||||
| 保持屬性*3 | 大小 | 2MB | ||||
| 數量 | 10000 | |||||
| 數據類型 | 數量 | 2000 | ||||
| CJ系列單元的內存(可通過AT規格指定變量) | CIO區域 | 6,144字(CIO0～CIO6143) | ||||
| 工作區域 | 512字(W0～W511) | |||||
| 保持區域 | 1,536字(H0～H1535) | |||||
| DM區域 | 32,768字(D0～D32767) | |||||
| EM區域 | 32,768字 × 25個存儲單元 (E0_00000～E18_32767) | |||||
| 單元配置 | 可以安裝的擴展單元數 | 每個CPU裝置或擴展裝置可以安裝的單元數 | 10個單元 | |||
| 整個控制器 | 40個單元 | |||||
| 擴展裝置最大數 | 最多3個 | |||||
| I/O點數 | CJ-系列單元的I/O點的最大數 | 最多2,560個點 | ||||
| CPU裝置和擴展裝置的電源單元 | 型號 | NJ-P[]3001 | ||||
| 電源OFF檢測時間 | AC電源 | 30～45 ms | ||||
| DC電源 | 22～25 ms | |||||
| 運動控制 | 控制軸數 | 最大控制軸數 *4 | 64軸 | 32軸 | 16軸 | |
| 最大使用實軸數 *5 | 64軸 | 32軸 | 16軸 | |||
| 單軸控制的最大軸數 | 單軸控制64軸 | 單軸控制32軸 | 單軸控制16軸 | |||
| 直線插補軸控制的最大軸數 | 每軸組4軸 | |||||
| 圓弧插補軸控制的最大軸數 | 每軸組2軸 | |||||
| 最大軸組數 | 32組 | |||||
| 運動控制周期 | EtherCAT處理數據通信周期使用相同的控制周期。 | |||||
| 凸輪 | 凸輪數據點數 | 每個凸輪表的最多點數 | 65,535點 | |||
| 所有凸輪表的最多點數 | 1,048,560點 | |||||
| 凸輪表的最多點數 | 640個表 | |||||
| 位置單元 | 脈沖數、毫米、微米、納米、度或英寸 | |||||
| 超馳因子 | 0.00%或0.01%～500.00% | |||||
| 外圍USB端口 | 支持的服務 | Sysmac Studio連接 | ||||
| 物理層 | 兼容USB 2.0 B型連接器 | |||||
| 集線器和節點之間的傳送距離 | 最長5m | |||||
| 內置EtherNet/ IP端口 | 物理層 | 10Base-T或100Base-TX | ||||
| 媒體訪問方式 | CSMA/CD | |||||
| 調制 | 基帶 | |||||
| 拓?fù)?/strong> | 星形 | |||||
| 傳送速度 | 100Mbps(100Base-TX) | |||||
| 傳送介質 | Ethernet類別5，5e或以上的STP(屏蔽雙絞線)電纜 | |||||
| Ethernet開關與節點之間的最大傳送距離 | 100m | |||||
| 最大串聯連接數 | 使用ethernet開關時沒有限制。 | |||||
| CIP服務：標簽 數據鏈接(周期性通信) | 最大連接數 | 32 | ||||
| 信息包間隔 *4 | 1～10,000ms，以1.0ms為單位 *5 可以針對每個連接進行設定。(無論節點數是多少，都按設定的間隔更新數據。) | |||||
| 容許通信帶 | 3,000 pps *6 *7(包括心跳) | |||||
| 最大標簽組數 | 32 | |||||
| 標簽類型 | 網絡變量、CIO區域、工作區域、保持區域、DM和EM區域 | |||||
| 每個連接(即每個標簽組)的標簽數 | 8個(標簽組中包含控制器狀態時為7個標簽) | |||||
| 每個節點的最大鏈接數據 (所有標簽的總數據) | 19,200字節 | |||||
| 每個連接的最大數據大小 | 600字節 | |||||
| 可登錄的標簽組數的最大數 | 32(1個連接 = 1個標簽組) | |||||
| 最大標簽組 | 600字節 (標簽組中包含控制器狀態時使用2字節) | |||||
| 多點傳送信息包過濾器 *8 | 支持。 | |||||
| CIP報文服務： Explicit報文 | 3級(連接數) | 32(客戶端加服務器) | ||||
| UCMM (非連接型) | 可一次通信的客戶端的最大數 | 32 | ||||
| 可一次通信的服務器的最大數 | 32 | |||||
| 內置EtherCAT 端口 | TCP Socket服務的最大數量 | 30 *9 | ||||
| 通信標準 | IEC 61158 Type12 | |||||
| EtherCAT主站規格 | B級(與功能包運動控制兼容) | |||||
| 物理層 | 100BASE-TX | |||||
| 調制 | 基帶 | |||||
| 傳送速度 | 100Mbps (100Base-TX) | |||||
| 雙工模式 | 自動 | |||||
| 拓?fù)?/strong> | 線性、菊花鏈和分支 | |||||
| 傳送介質 | 類別5或更高等級的雙絞線電纜(鋁箔+編織網雙屏蔽直連式電纜) | |||||
| 節點間的最大傳送距離 | 100m | |||||
| 最大從站數 | 192 | |||||
| 最大過程數據 | 輸入：5,736字節 輸出：5,736字節(但過程數據的最大幀數為4。) | |||||
| 每個從站的最大過程數據 | 輸入：1,434字節 輸出：1,434字節 | |||||
| 最長通信周期 | 500/1,000/2,000/4,000μs | |||||
| 同步抖動 | 1μs(最大) | |||||
| 內部時鐘 | 環境溫度為55°C時： 每月誤差為-3.5～+0.5分鐘 環境溫度為25°C時： 每月誤差為-1.5～+1.5分鐘 環境溫度為0°C時： 每月誤差為-3～+1分鐘 | |||||
*1. 這是執行對象和變量表（包括變量名稱）的容量。
*2. 不包括CJ-系列單元的CIO和工作區域中的字。
*3. 不包括CJ-系列單元的保持區域、DM和EM區域的字。
*4. 此為所有軸型的總數。
*5. 此為被設置為伺服軸或編碼器軸并且同時被設置為使用軸的軸數總和。
*6. 無論節點數是多少，數據在指定間隔在線更新。
*7. 1.02或更早版本的CPU單元的信息包間隔為10～10,000ms，以1.0ms為單位。
*8. 指每秒信息包數，即每秒可發送或接收的通信信息包數。
*9. 1.02或更早版本的CPU單元的容許通信帶為1,000pps。
*10.安裝IGMP客戶端用于EtherNet/IP端口。
如果使用支持IGMP偵測的ethernet開關，將對不需要的多點傳送信息包執行過濾。
*11.1.02或更早版本的CPU單元的TCP Socket服務的最大數量為16
